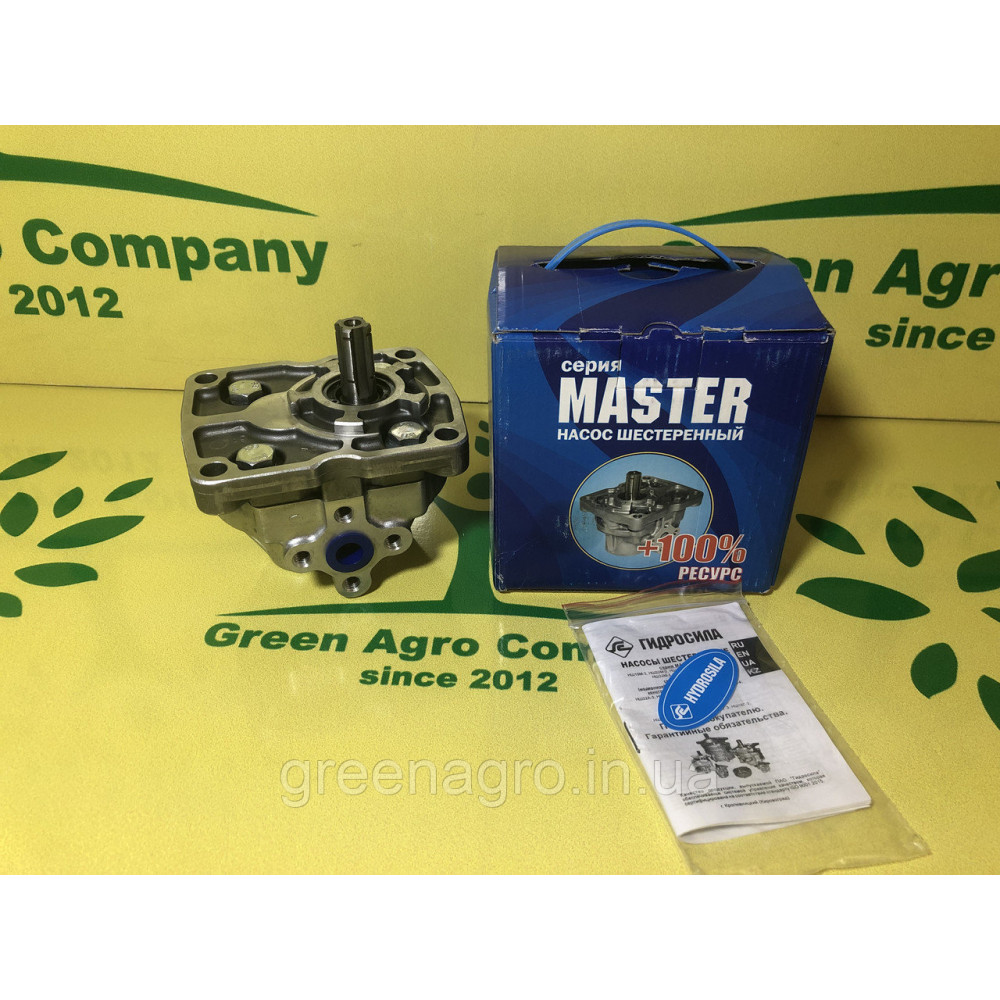

Насос шестерневий масляний НШ 10М-3Л А (4-х шлицевой) Гідросила

Насос шестерневий масляний НШ 10М-3Л А Гідросила

Оригінал.

Принцип дії

Насос побудований на базі двох шестерень, вони розташовані один на проти одного щільно прилягаючи як до корпусу, так і один до одного. Обертаючись шестерні переносять масло в порожнинах зубів із зони всмоктування у зону нагнітання.

Маркування насосів НШ

У зв'язку з широким розповсюдженням і безліччю моделей та модифікацій в гідравлічних насосів НШ з'явилася своя спеціальне маркування, за допомогою якої можна з легкістю визначити, що за агрегат перед вами і яку потужність від нього очікувати. В якості прикладу візьмемо одну з маркувань НШ, розглянемо кожну частину і визначимо що вона означає. Приклад: «НШ-10У-3 Л»

Підемо по порядку з позначенням з ліва на право:

• «НШ» — насос шестерневий;
• Після тире, йде цифра, НШ-10, вона означає робочий об'єм агрегату, в даному прикладі він дорівнює 10см3;
• Після цифри зазвичай йдуть літери, вони позначають пристрій насоса, літерою «А» позначаються круглі агрегати, інші ж букви позначають що цей агрегат плоского вигляду;
• Далі, через тире, йде цифра означає клас тиску на виході: 1=10Мпа, 2=14Мпа, 3=16Мпа, 4=20Мпа, 5=25Мпа;
• Для позначення лівосторонніх НШ у маркуванні використовується літера "Л", у разі якщо агрегат правосторонній, буква не вказується.

  Насос шестерневий — НШ 10М-3Л А  «Гідросила»

  Особливості	НШ 10М-3Л А — ліве обертання
  Виконання	4-х шлицевой
  Каталожний номер	НШ 10М-3Л А
  Застосування НШ 10М-3Л А	Т-25, Т-4А, Т-30, ХТЗ, Т-16, ТДТ-55А, ПХТ -, МТЗ, К-700, Т-4, ДТ-75, ДТ-175, Дон, Єнісей, КСК, КС-6Б, КСКУ, КПС-5Г, Нива, Колос, Славутич, КЗС-9 М, ЕО-2626, ЕО-2626А, ЕО-2628
  Виробник	ЗАТ "Гідросила", Україна р. Кіровоград
  Вага
  Стан	нове
  Гарантія	Є
  Серія	"MASTER"
