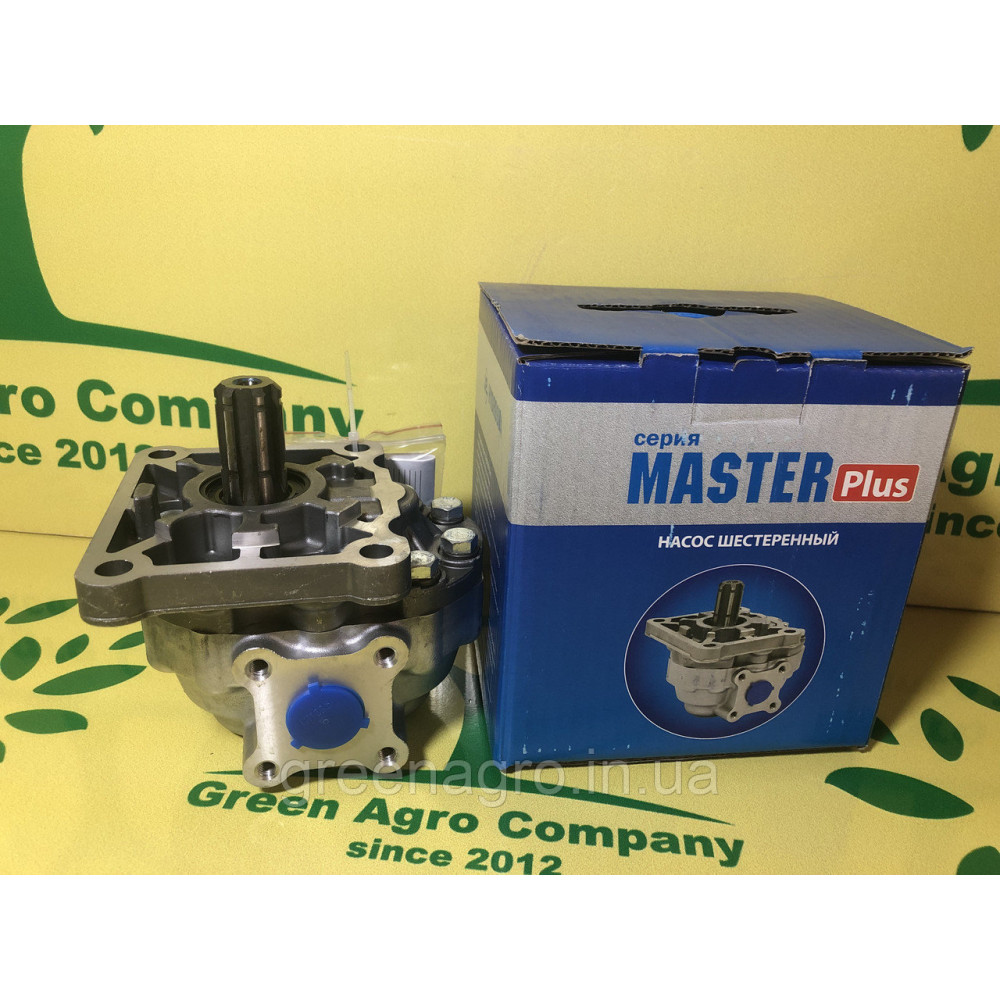

Насос шестерневий масляний НШ 32М-3 Гідросила

Насос шестерневий масляний НШ 32М-3 (плоский правий) MASTER Plus Гідросила

Оригінал.

Принцип дії

Насос побудований на базі двох шестерень, вони розташовані один на проти одного щільно прилягаючи як до корпусу, так і один до одного. Обертаючись шестерні переносять масло в порожнинах зубів із зони всмоктування у зону нагнітання.

Маркування насосів НШ

У зв'язку з широким розповсюдженням і безліччю моделей та модифікацій в гідравлічних насосів НШ з'явилася своя спеціальне маркування, за допомогою якої можна з легкістю визначити, що за агрегат перед вами і яку потужність від нього очікувати. В якості прикладу візьмемо одну з маркувань НШ, розглянемо кожну частину і визначимо що вона означає. Приклад: «НШ-10У-3 Л»

Підемо по порядку з позначенням з ліва на право:

• «НШ» — насос шестерневий;
• Після тире, йде цифра, НШ-10, вона означає робочий об'єм агрегату, в даному прикладі він дорівнює 10см3;
• Після цифри зазвичай йдуть літери, вони позначають пристрій насоса, літерою «А» позначаються круглі агрегати, інші ж букви позначають що цей агрегат плоского вигляду;
• Далі, через тире, йде цифра означає клас тиску на виході: 1=10Мпа, 2=14Мпа, 3=16Мпа, 4=20Мпа, 5=25Мпа;
• Для позначення лівосторонніх НШ у маркуванні використовується літера "Л", у разі якщо агрегат правосторонній, буква не вказується.

  Насос шестерневий — НШ 32М-3  «Гідросила»

  Особливості	НШ 32М-3 — праве обертання
  Виконання	6-ти шлицевой
  Каталожний номер	НШ 32М-3
  Застосування НШ 32М-3	МТЗ, Т-70, Урал, МАЗ, ЗІЛ, КСК, КСКУ, КСГ-Ф-70, КС-6Б, КСГ-3.2 А, ЛКП-1, МПУ-1А, КСТ-3А, РКМ-6, ПЕ-Ф-1А, ПЕ-08Б
  Виробник	ЗАТ "Гідросила", Україна р. Кіровоград
  Вага
  Стан	нове
  Гарантія	Є
  Серія	"MASTER Plus"

  Основні переваги

  Нова ливарна технологія:

• Дозволила збільшити його міцнісні характеристики при пікових навантаженнях в гідросистемі.
• Дозволила розширити канали в зоні всмоктування, тим самим забезпечивши безпечний запуск насоса в холодну пору року, тобто роботу насоса на більш в'язкою робочої рідини.
• Новий гойдає вузол:
• Забезпечує роботу насоса з високою продуктивністю у всьому діапазоні робочих обертів.
• Застосування двох компенсаторів в качающем сайті дозволило знизити споживану потужність і, як наслідок, зменшити споживання палива на експлуатацію гідросистеми.
• Удосконалена конструкція дозволила зробити можливим зміну напряму обертання шляхом простої перебирання, без заміни комплектуючих.
• Насос має високий ККД (0.91) на мінімальних робочих обертах 500об/хв. Це забезпечує ефективну роботу гідросистеми на холостих обертах двигуна.

​​​​​​​
