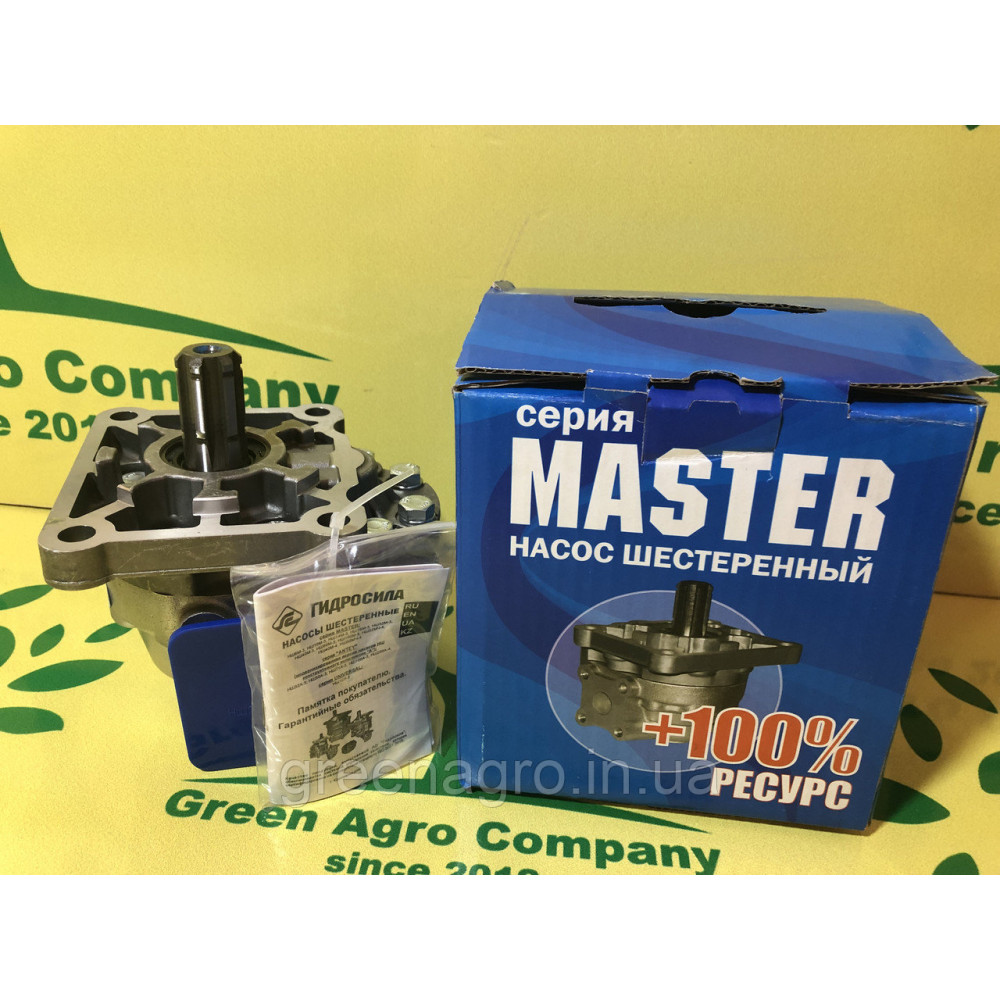

Насос шестерневий масляний НШ 50М-3 Гідросила

Насос шестерневий масляний НШ 50М-3 Гідросила

Оригінал.

Принцип дії

Насос побудований на базі двох шестерень, вони розташовані один на проти одного щільно прилягаючи як до корпусу, так і один до одного. Обертаючись шестерні переносять масло в порожнинах зубів із зони всмоктування у зону нагнітання.

Маркування насосів НШ

У зв'язку з широким розповсюдженням і безліччю моделей та модифікацій в гідравлічних насосів НШ з'явилася своя спеціальне маркування, за допомогою якої можна з легкістю визначити, що за агрегат перед вами і яку потужність від нього очікувати. В якості прикладу візьмемо одну з маркувань НШ, розглянемо кожну частину і визначимо що вона означає. Приклад: «НШ-10У-3 Л»

Підемо по порядку з позначенням з ліва на право:

• «НШ» — насос шестерневий;
• Після тире, йде цифра, НШ-10, вона означає робочий об'єм агрегату, в даному прикладі він дорівнює 10см3;
• Після цифри зазвичай йдуть літери, вони позначають пристрій насоса, літерою «А» позначаються круглі агрегати, інші ж букви позначають що цей агрегат плоского вигляду;
• Далі, через тире, йде цифра означає клас тиску на виході: 1=10Мпа, 2=14Мпа, 3=16Мпа, 4=20Мпа, 5=25Мпа;
• Для позначення лівосторонніх НШ у маркуванні використовується літера "Л", у разі якщо агрегат правосторонній, буква не вказується.

  Насос шестерневий — НШ 50М-3 «Гідросила»

  Особливості	НШ 50М-3 — праве обертання
  Виконання	6-ти шлицевой
  Каталожний номер	НШ 50М-3
  Застосування НШ 50М-3	ТДТ-55, ПХТ - -55, Т-150, Т-4А, МоАЗ, БелАЗ, МАЗ, двигун А-41
  Виробник	ЗАТ "Гідросила", Україна р. Кіровоград
  Вага
  Стан	нове
  Гарантія	Є
  Серія	"MASTER"
