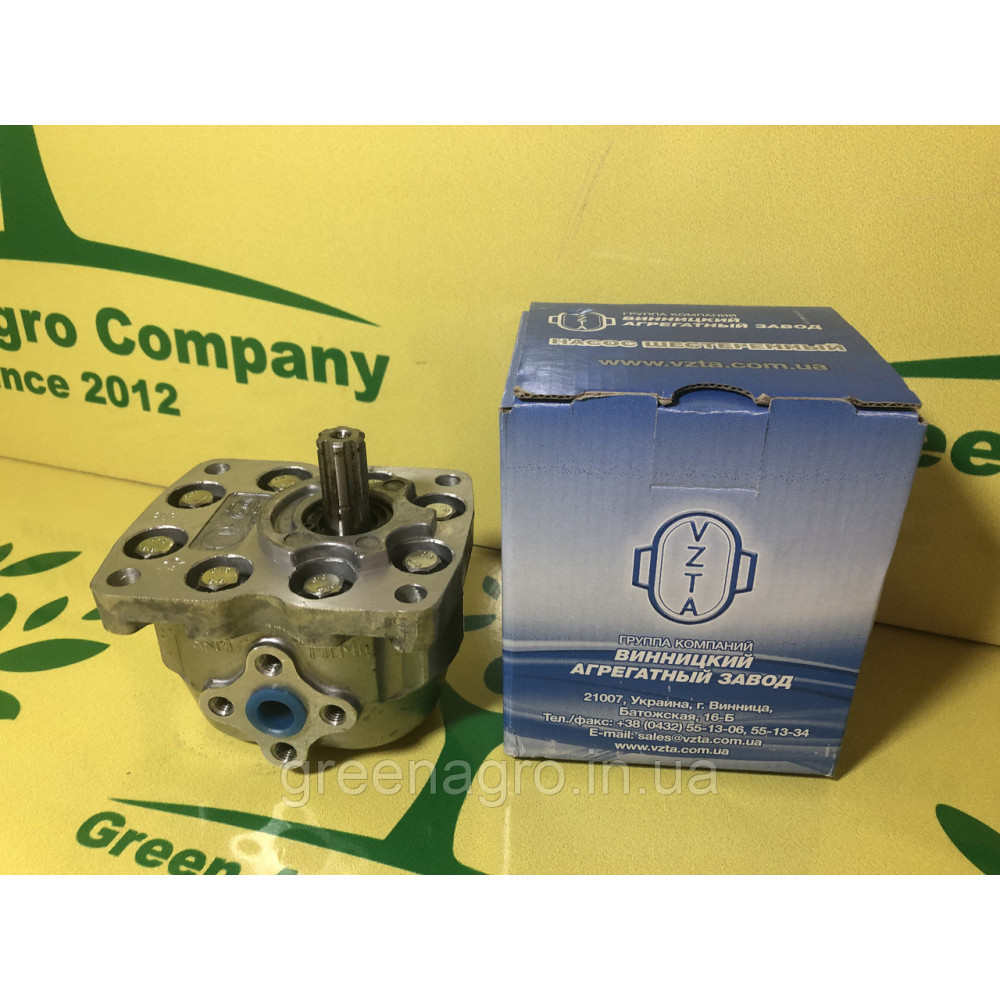

Насос шестерневий НШ 10Д-3 плоский правий ВЗТА Вінниця

Насос шестерневий масляний НШ 10Д-3 ВЗТА Вінниця Оригінал.

Принцип дії

Насос побудований на базі двох шестерень, вони розташовані один на проти одного щільно прилягаючи як до корпусу, так і один до одного. Обертаючись шестерні переносять масло в порожнинах зубів із зони всмоктування у зону нагнітання.

Маркування насосів НШ

В связи с широким распространением и множеством моделей и модификаций у гидравлических насосов НШ появилась своя специальная маркировка, с помощью которой можно с легкостью определить, что за агрегат перед вами и какую мощность от него ожидать. В качестве примера возьмем одну из маркировок НШ, рассмотрим каждую часть и определим что она означает. Пример: «НШ-10У-3 Л»

Пойдем по порядку по обозначениям с лева на право:

• «НШ» — насос шестеренный;
• После тире идет цифра, НШ-10, она означает рабочий объем агрегата, в данном примере он равен 10см3;
• После цифры обычно идут буквы, они обозначают устройство насоса, буквой «А» обозначаются круглые агрегаты, другие же буквы обозначают что этот агрегат  плоского вида;
• Далее, через тире, идет цифра означающая класс давления на выходе: 1=10Мпа, 2=14Мпа, 3=16Мпа, 4=20Мпа, 5=25Мпа;
• Для обозначения левосторонних НШ в маркировке используется буква “Л”, в случае если агрегат правосторонний, буква не указывается.

  Насос шестеренный — НШ 10Д-3 ВЗТА Винница

  Особенности	НШ 10Д-3 — правое вращение
  Исполнение	4-х или 6-ти шлицевой
  Каталожный номер	НШ 10Д-3
  Применение НШ 10М-3Л	Т-25, Т-4А, Т-30, ХТЗ, Т-16, ТДТ-55А, ЛХТ, МТЗ, К-700, ТТ-4, ДТ-75, ДТ-175, Дон, Енисей, КСК, КС-6Б, КСКУ, КПС-5Г, Нива, Колос, Славутич, КЗС-9 М, ЭО-2626, ЭО-2626А, ЭО-2628
  Производитель	Винницкий агрегатный завод
  Вес	1.9 кг
  Состояние	новое
  Гарантия	Есть
  Серия	НШ 10Д-3
